关于楼梯大理石侧墙板造型方案的基本画法

发布时间：2020-02-01   热度：

越来越多的业主在使用墙板做为墙面装饰的一种选择，特别是一些复室、排屋、别墅等。这些高档住宅里，楼梯在装饰上的作用越来越受业主的重视。

而大理石作为热门的装饰材料，在这些高档的住宅里自然成为楼梯侧墙板装饰材料的佼佼者，其装饰感十足，精致的腰线与踢脚线的设计应用与侧板镶嵌，完美的体现出住宅的豪宅之风！

那么画好大理石楼梯侧面墙壁上的墙板造型方案可谓是家装设计的重中之重，直接影响着订单的成效率。

下面来简单的剖析一下楼梯侧墙板的一些画法。楼梯因为造型的不同从而影响着墙板比例关系的变化，我们不按照楼梯原分类区分墙板，根据墙板原则，大致分为直楼梯墙裙/墙板和弧型楼梯墙裙/墙板两种。

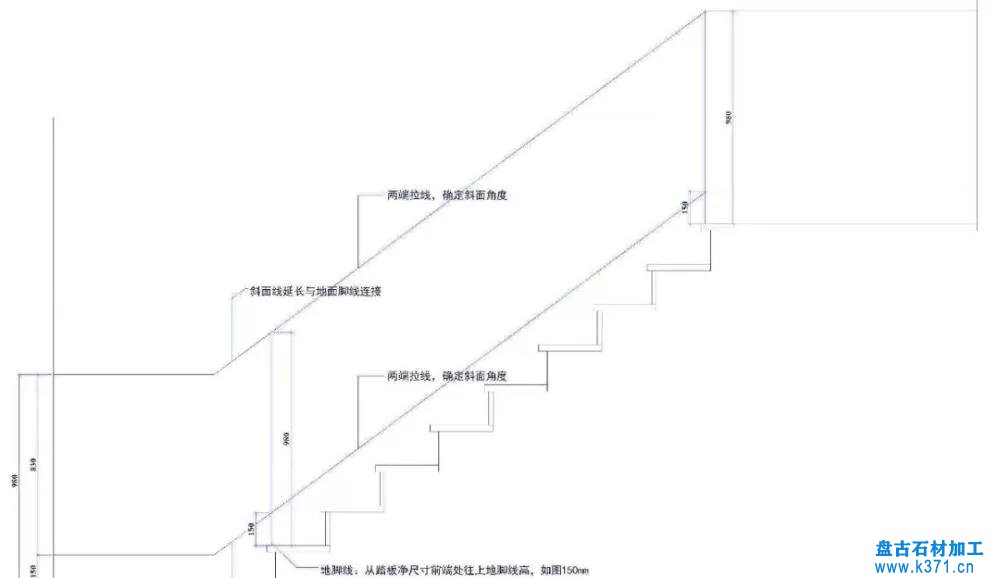

楼梯侧面墙板斜面高度的确定方法

1、踏步垂直标高定位法：

如下图所示，找出基准点往上，高度尺寸同地面高度尺寸。

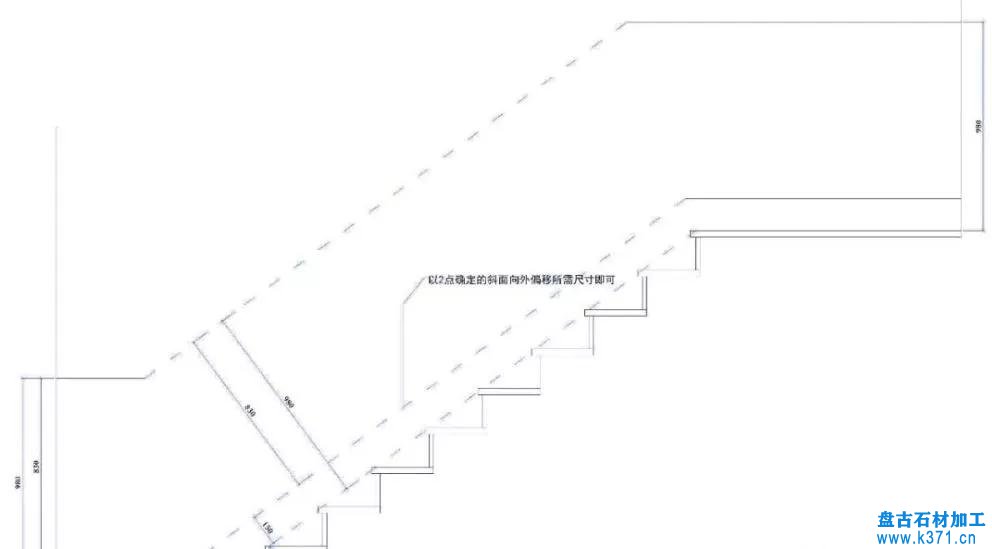

2、斜面偏移法：

如下图所示，找出基准点（同上），以两点确定的斜面向外偏移尺寸。此方法设计墙板，墙板在造型上的高度尺寸平面和斜面相同，画图较方便，但是站在踏步上会明显感觉斜面偏高，设计时尽量与顾客沟通清楚，以免后期出现问题。

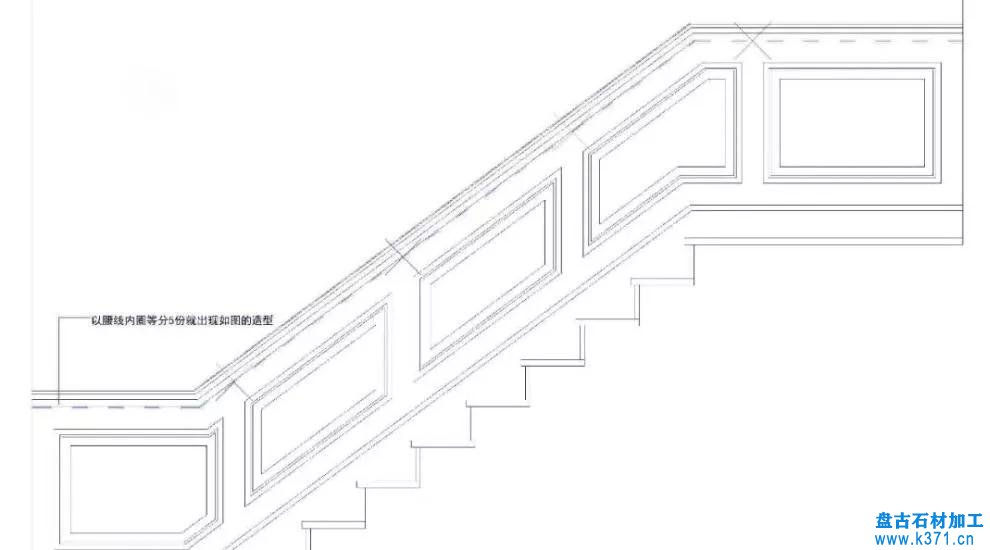

3、楼梯长斜面长方形均分画法：

好处：简单快捷，不用考虑非平面的相互关系，等分即可。
缺点：落差处的造型墙板同一面有可能出现两处非常规异型。

根据楼梯的步数、斜面长度来确定墙板的大小比例关系。一般，在楼梯斜面长度够的情况下，墙裙在楼梯侧面的表现形式应该是长形的，也就是斜面墙板扣线造型的长度尺寸在视觉上大于墙板扣线造型的高度尺寸。

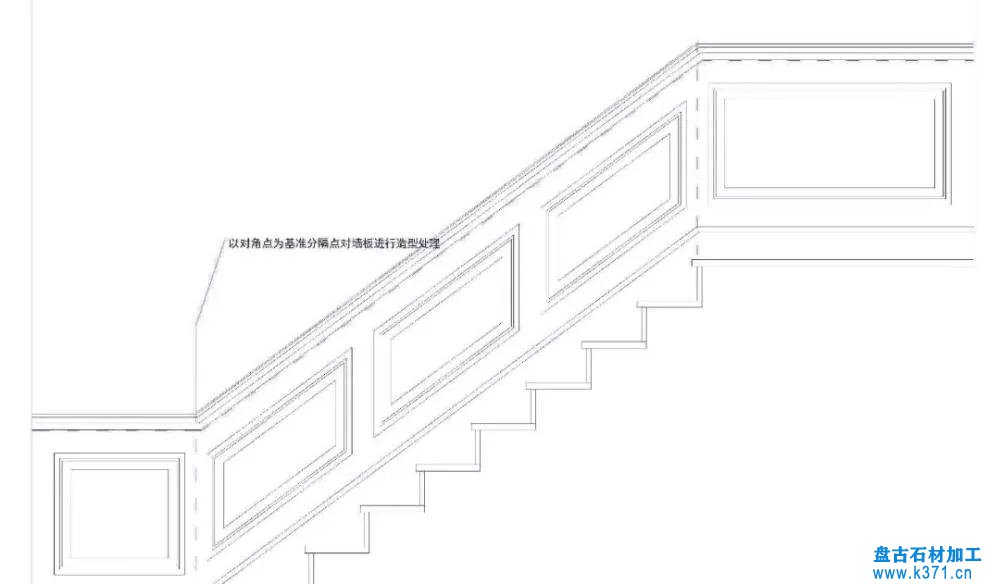

非均分画法

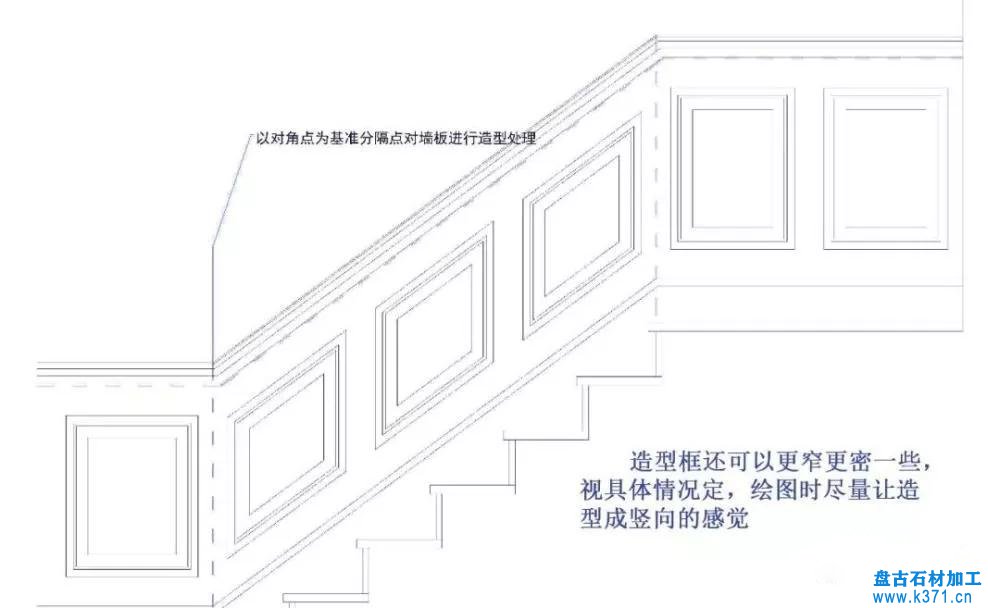

很多时候，为了使安装更加方便或者减少生产的难度，部分的设计师或者工厂会在对角线的位置进行墙板造型的分离处理。

此类在绘图时，竖向造型框高度上要特别注意，相差不应大于50mm以上，不然会有大小不一的感觉，当然在安装完成后行走时的感觉不会特别强烈，还是要注意。如下图：

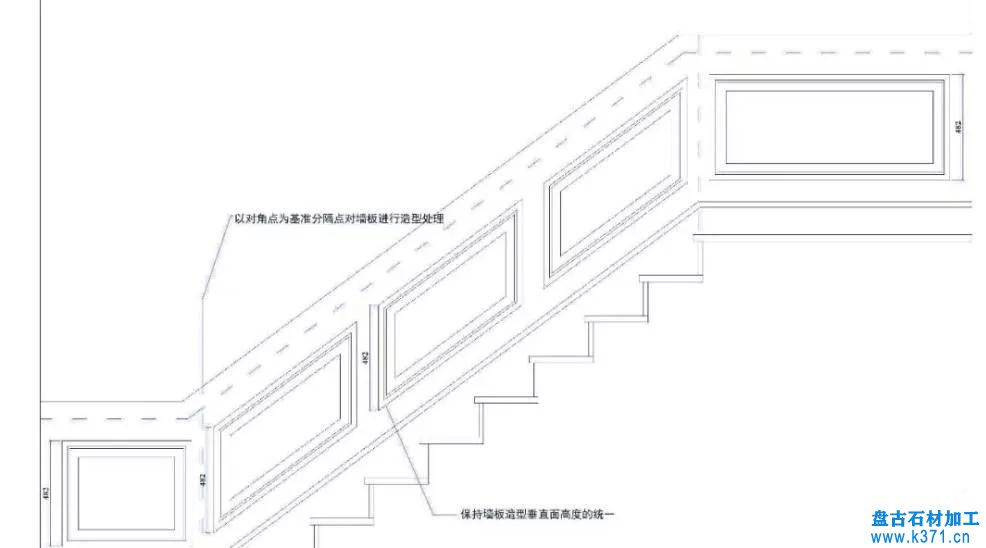

保持墙板造型框竖面尺寸统一，这种方式在视觉上会非常协调，但是需要在绘图时进行尺寸的微调，以达到平面和斜面尺寸的统一，如下图：

楼梯短斜面（竖）长方形画法

当然了，还有是因为楼梯步数的关系，无法在长度上大于高度尺寸时，可以将比例关系反过来应用，做竖向造型墙板时，尽量保持造型大小一致，不要让视觉上产生不工整的感觉。造型如下图：

楼梯斜面连接地面一步落差画法

1、对角拆分现场拼装画法，参见上方非均分画法图样，在绘图时以对角点为中心向两侧偏移，常规的三边四边做法以此方式拆分还有左右调节的作用。

2、对角连接成整体呈大V型画法，参见上非均分画法图样，这种方式的造型，主要是为了在视觉上形成连贯性，异型部分偏多，在安装时也需要考虑水平问题，当然视觉上会有一定的加强效果。

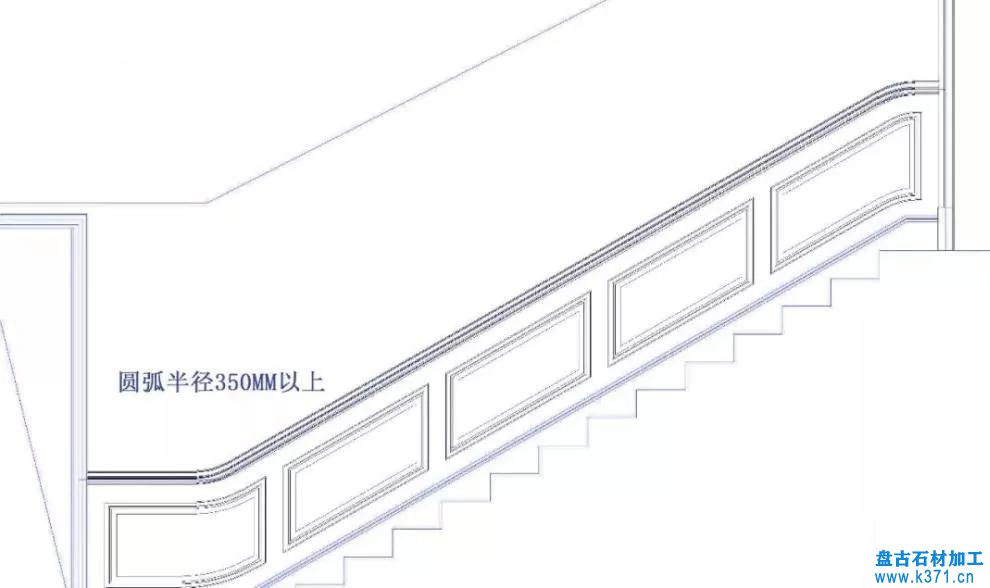

3、大V角度圆润流畅画法（适用于要求较高的顾客和豪宅），采用均分画法的方式，对角形成弧型异型，相对生产难度提高，主要是为了视觉上的效果而考虑的一种方式。如下图：

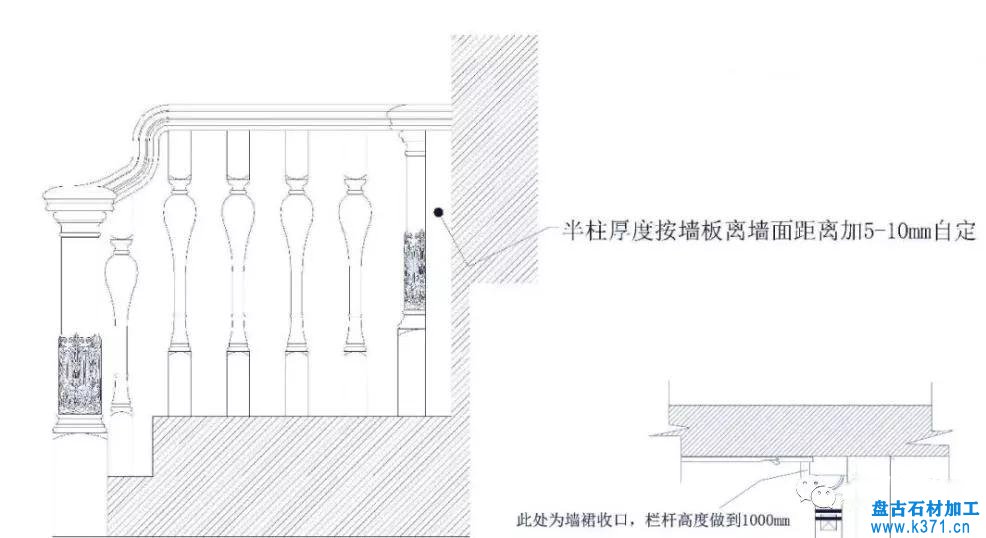

平台与栏杆收口画法

半柱收口

线条落地做法比较简单，一般就是腰线垂直向下落地收口，需要注意的是在落时也要考虑栏杆的位置是否有影响等，比如高度是否合适。比较简单，这里就不做描述了。

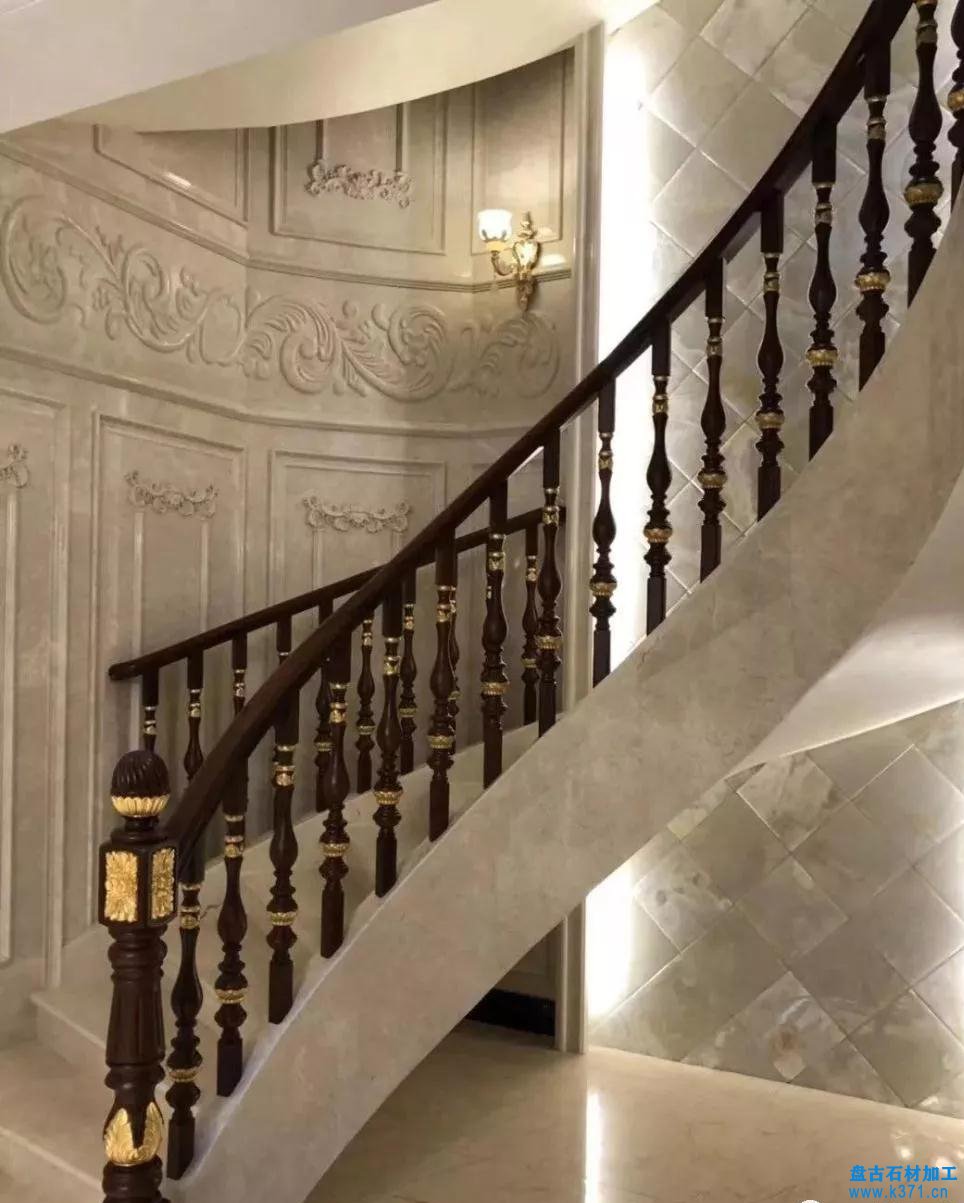

弧形楼梯墙板现场数据采集

弧形楼梯侧墙板的数据采集必须进行现场模版的放样，放样方式为：将现场楼梯延墙平面弧度数据进行复制，以能够让车间拿着模版可以搭起现场模型为准。

具体，可采用将每个延墙的楼梯样版造型现场切割出来，标记好上下连接线和步高落差。生产下单时最好在模版上标注延墙弧往内收5-10mm左右留出空档，看现场基层平整情况定。

在图纸上，按采集到的数据将整个楼梯及其墙面示意图平面图以及立面造型图画出来，如画有展开面也只能用于表达成品造型效果，不能用于生产图纸。

弧型楼梯墙板下单应以投影造型图纸加拆解数据加模版的形式下到车间，以达到数据的精确。方案上一般按照平面尺寸画出对应的投影造型即可，如有特殊要求可画出展开面，弧型墙板按各工厂生产能力不同，尽量不要添加过多的装饰性的雕花或者异型线条花线等，增加多少生产难度就是增加多少返工的概率。

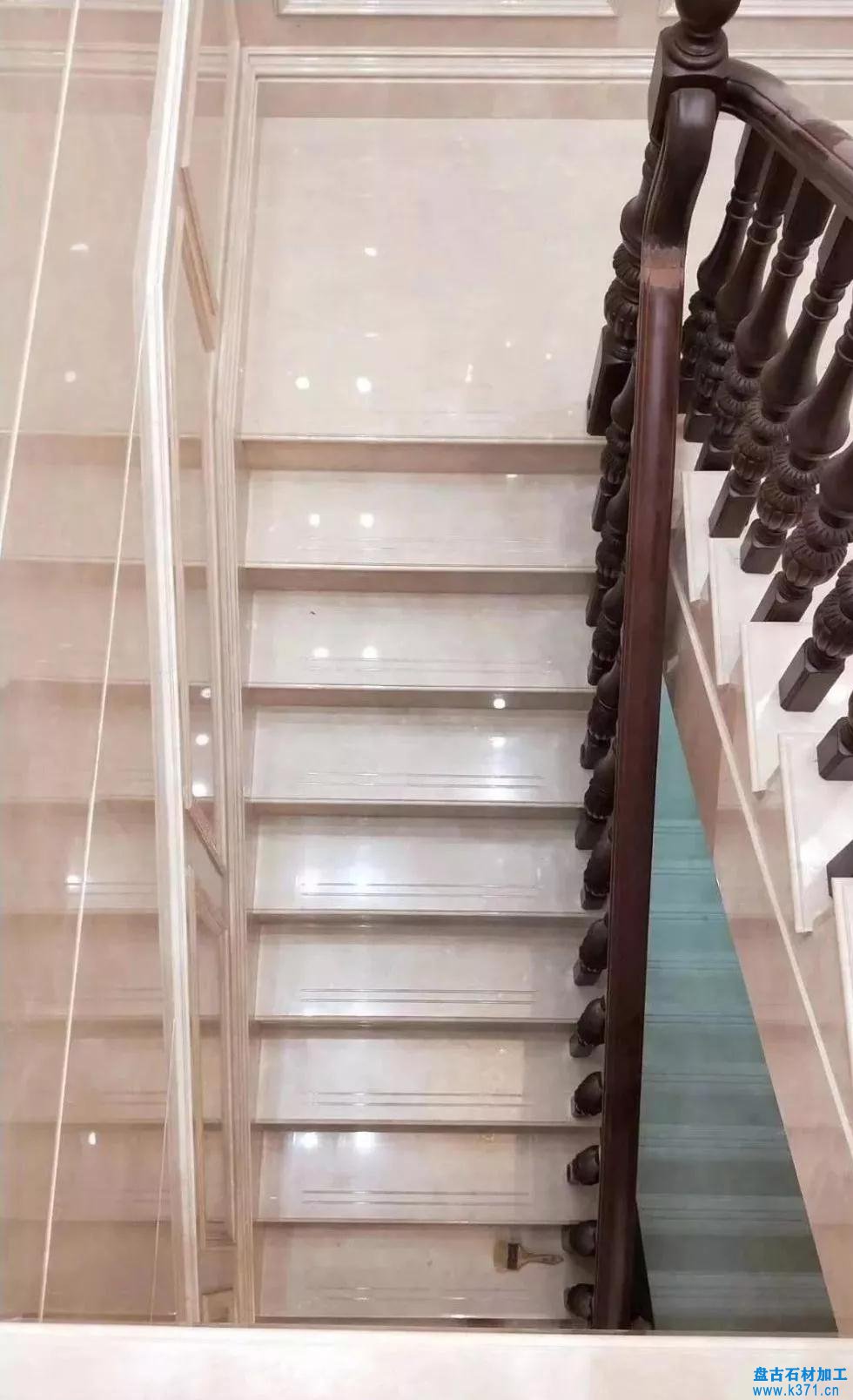

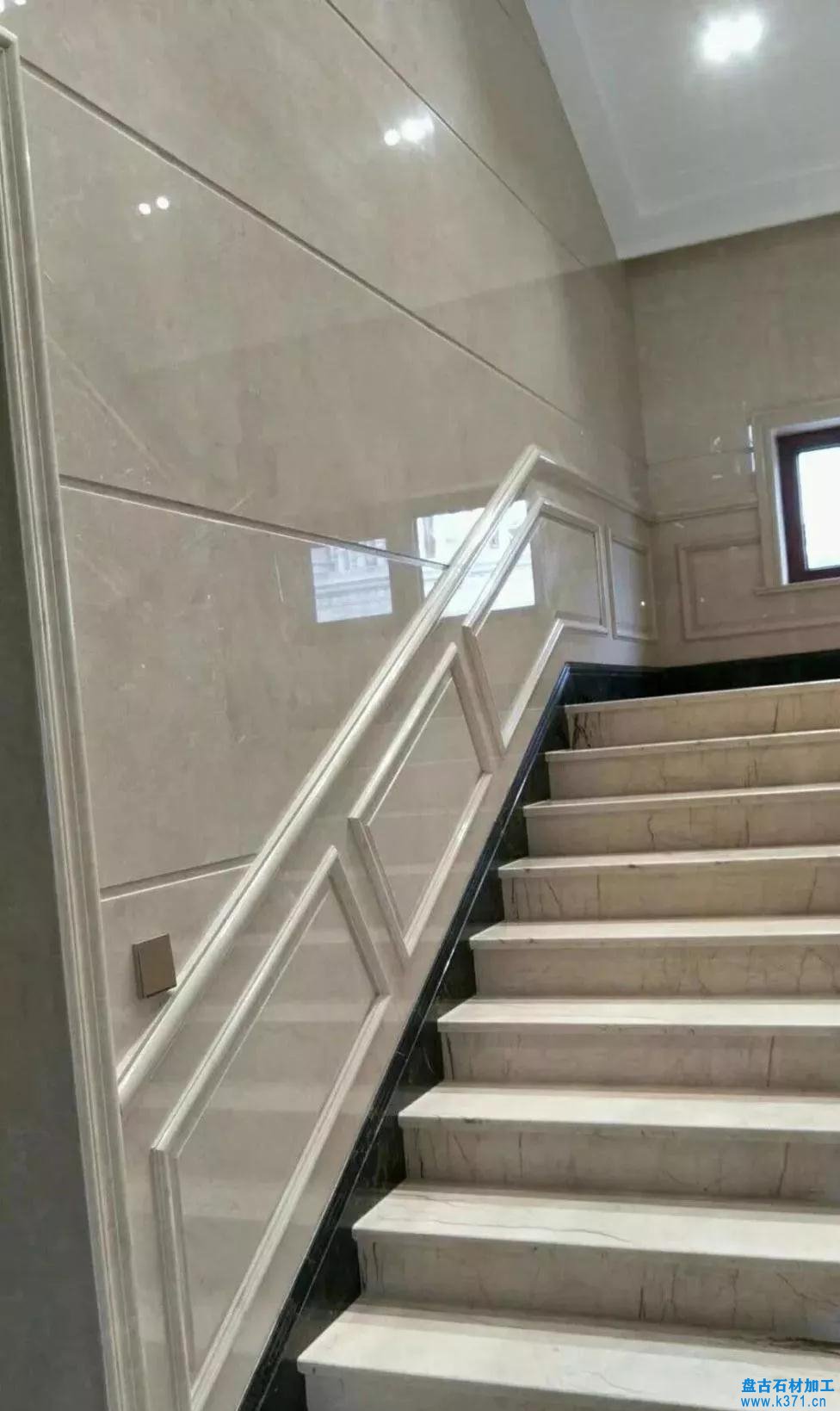

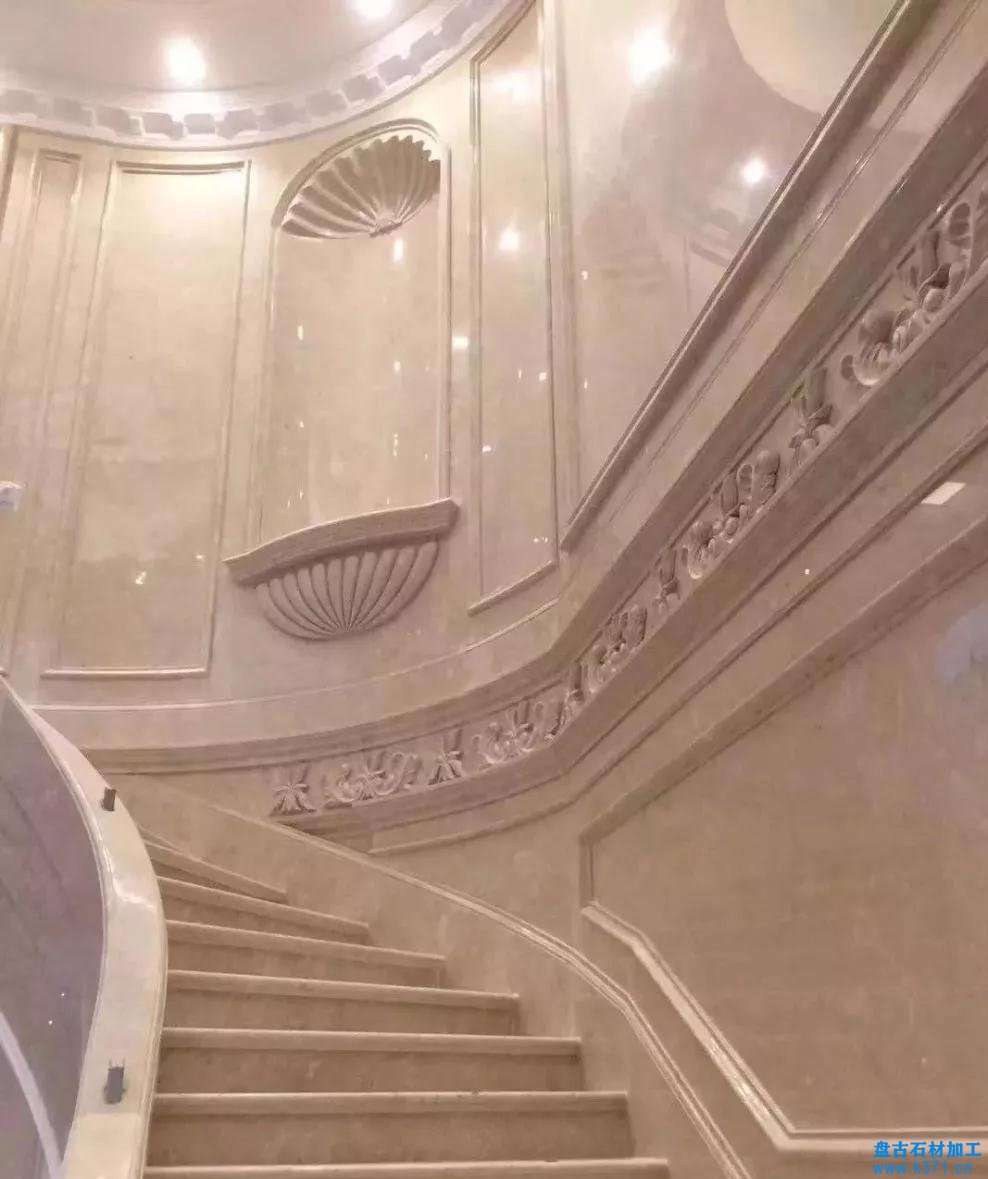

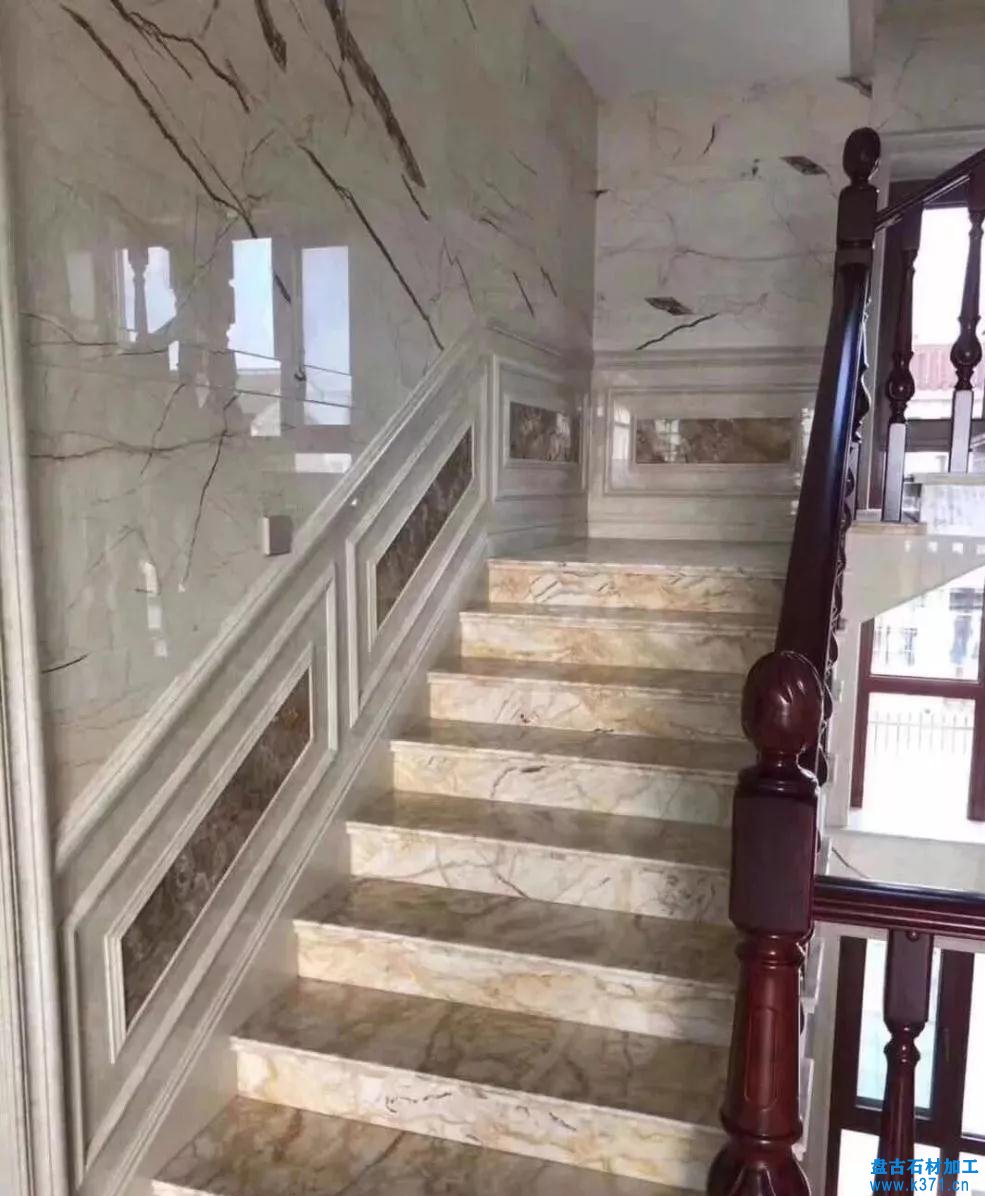

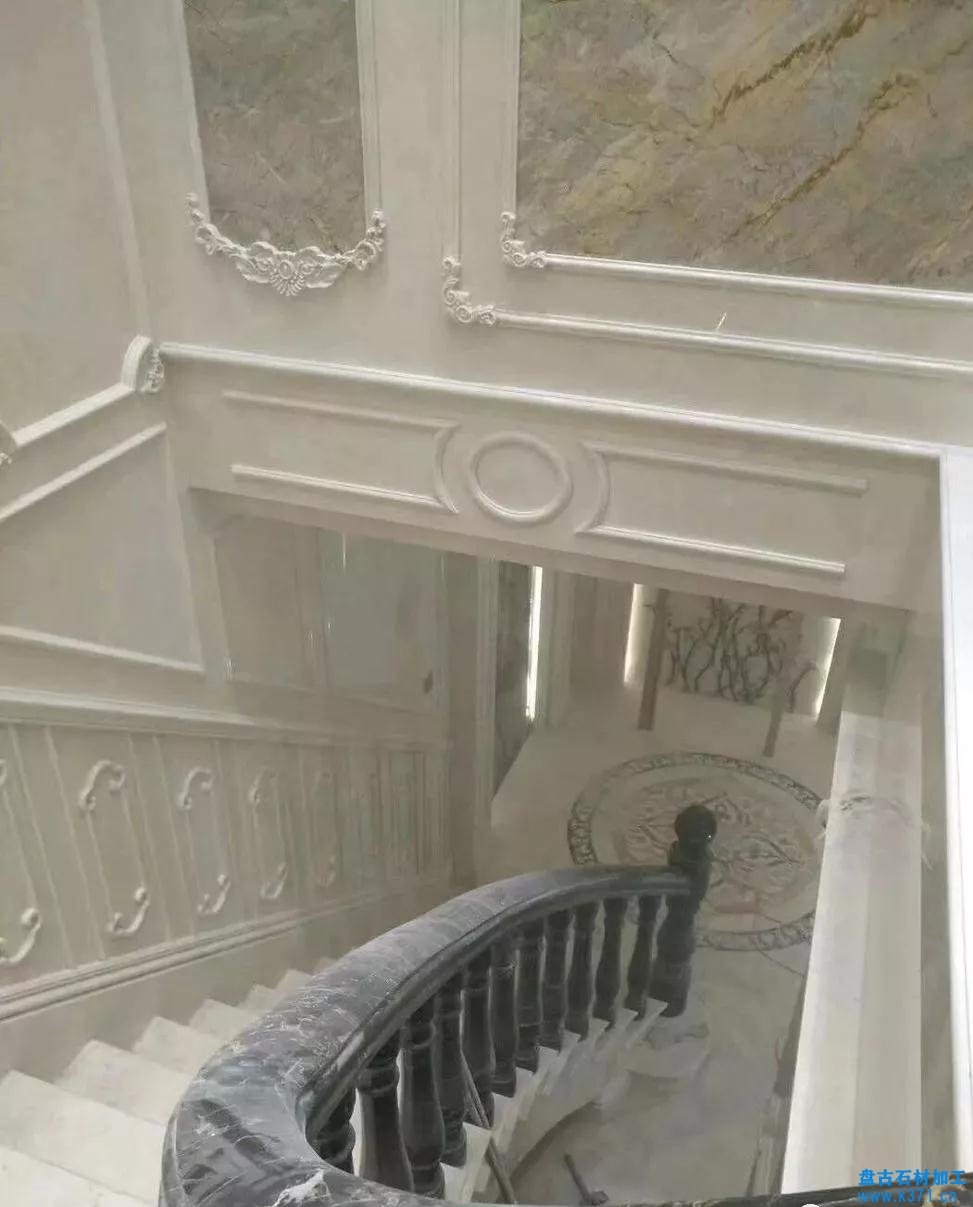

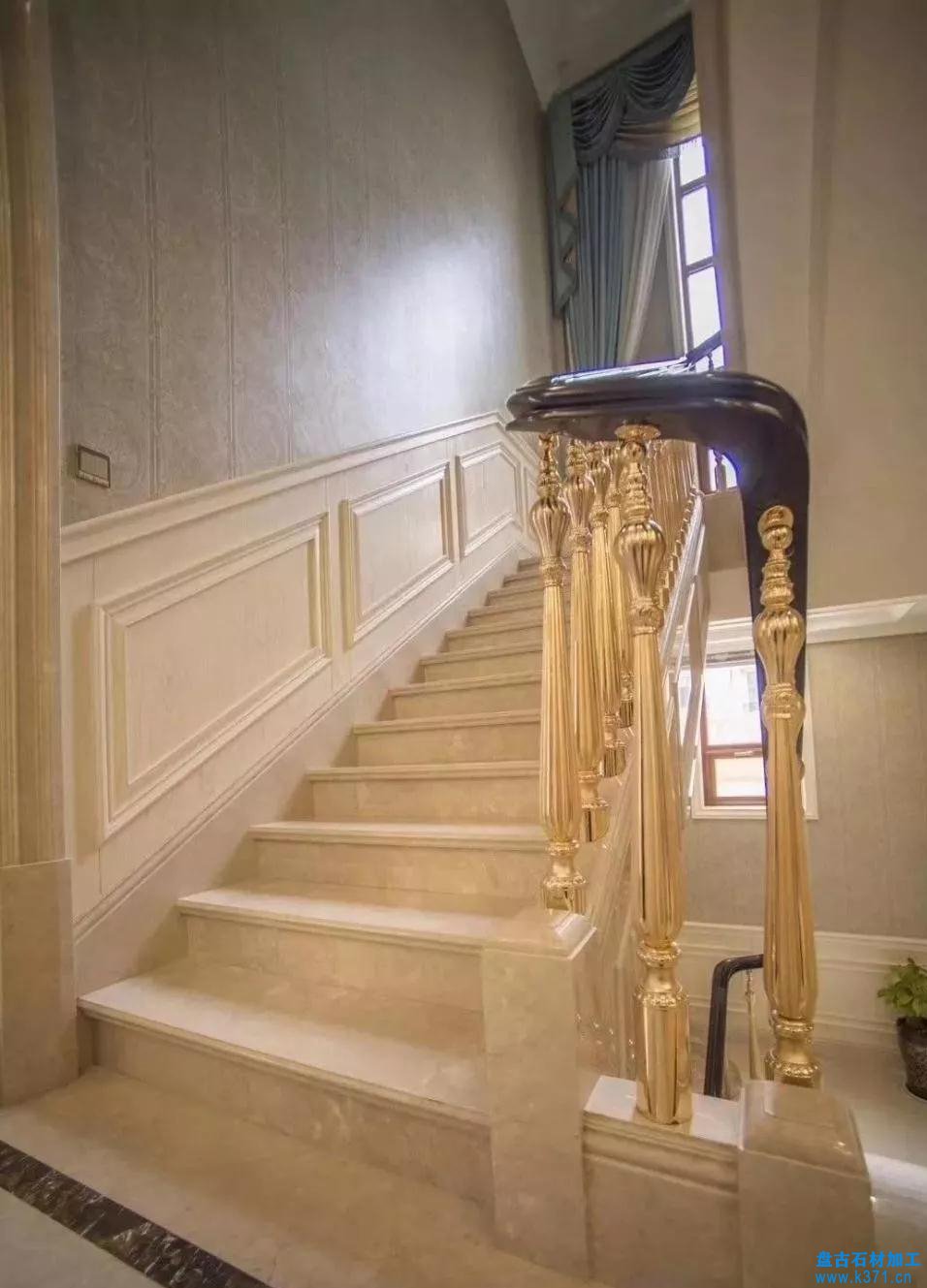

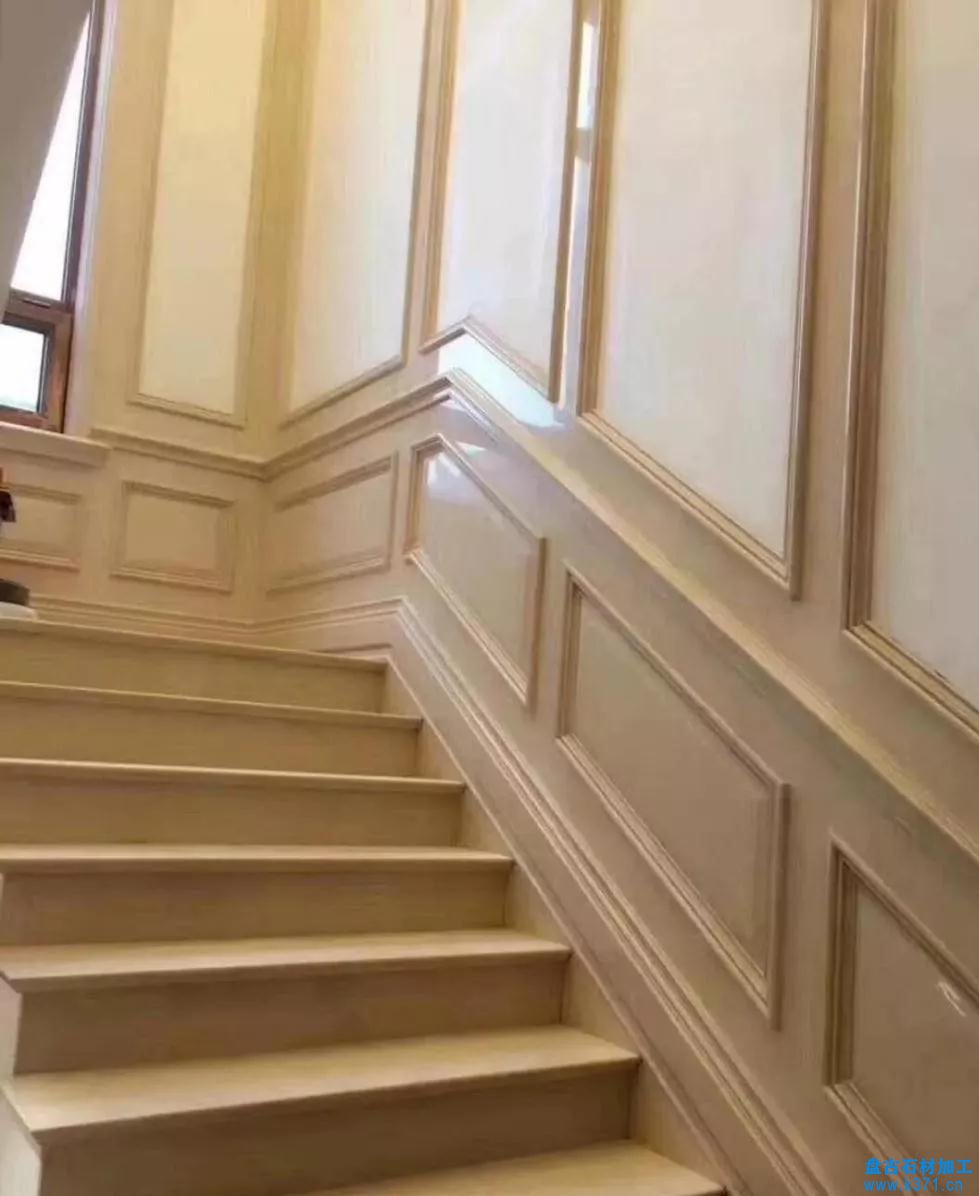

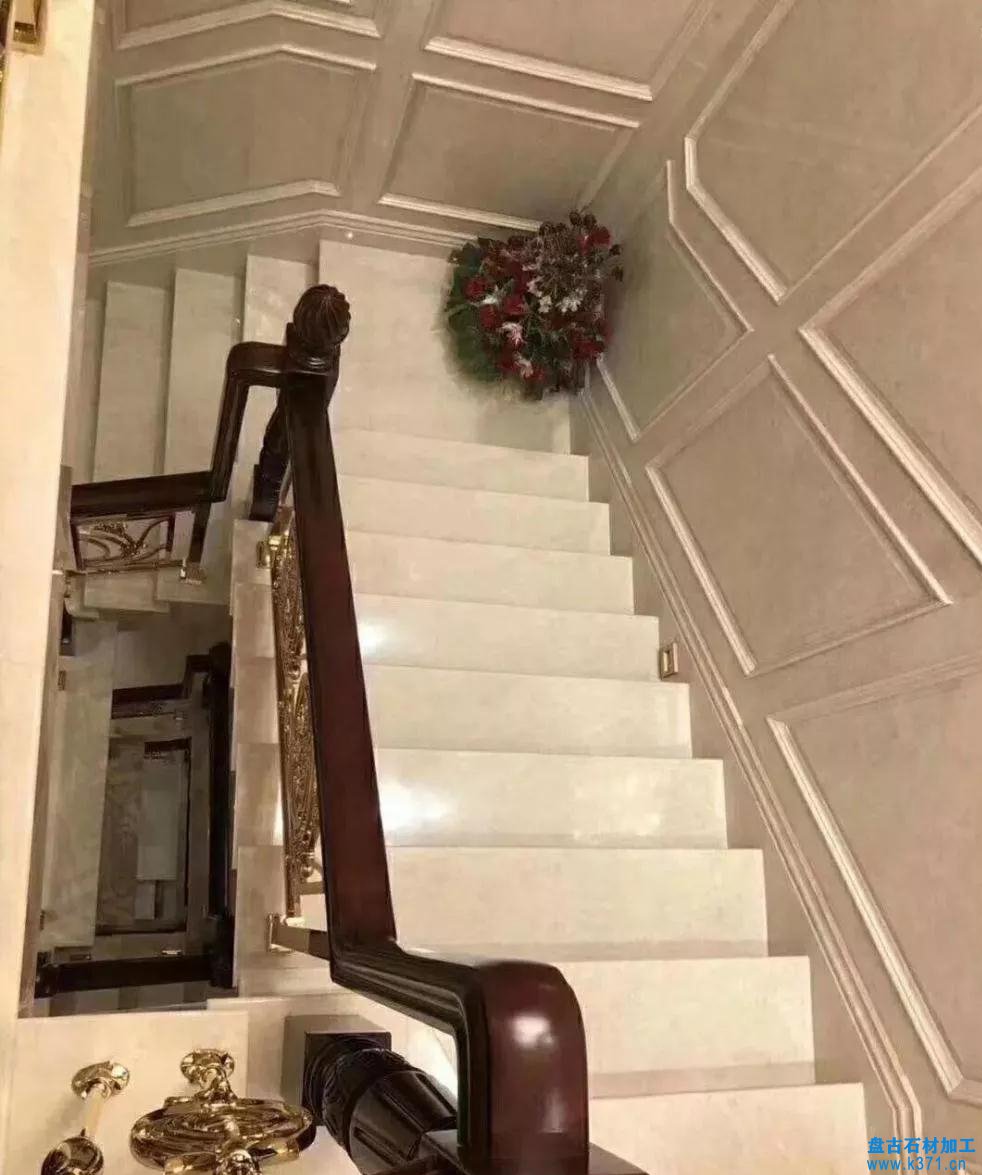

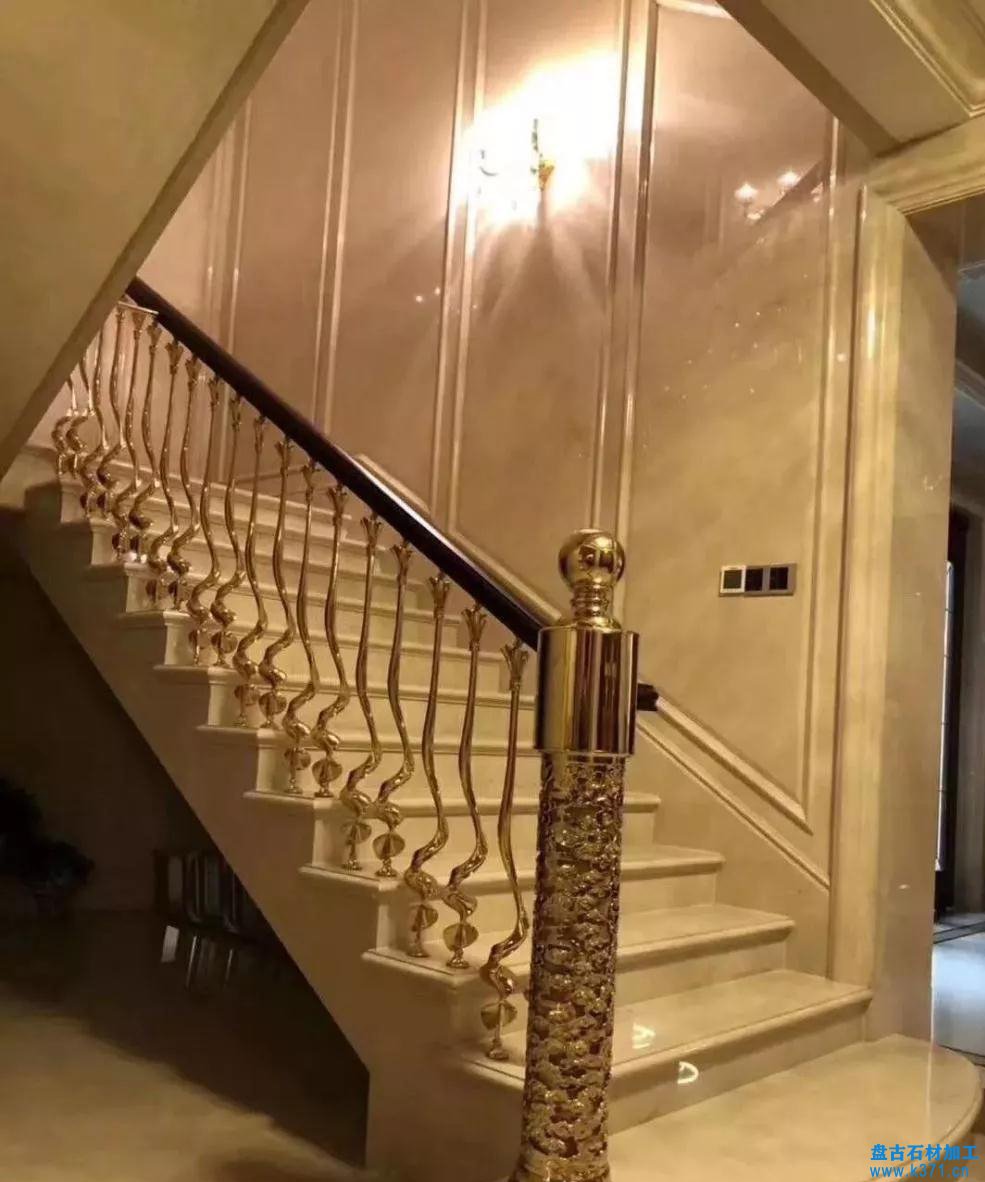

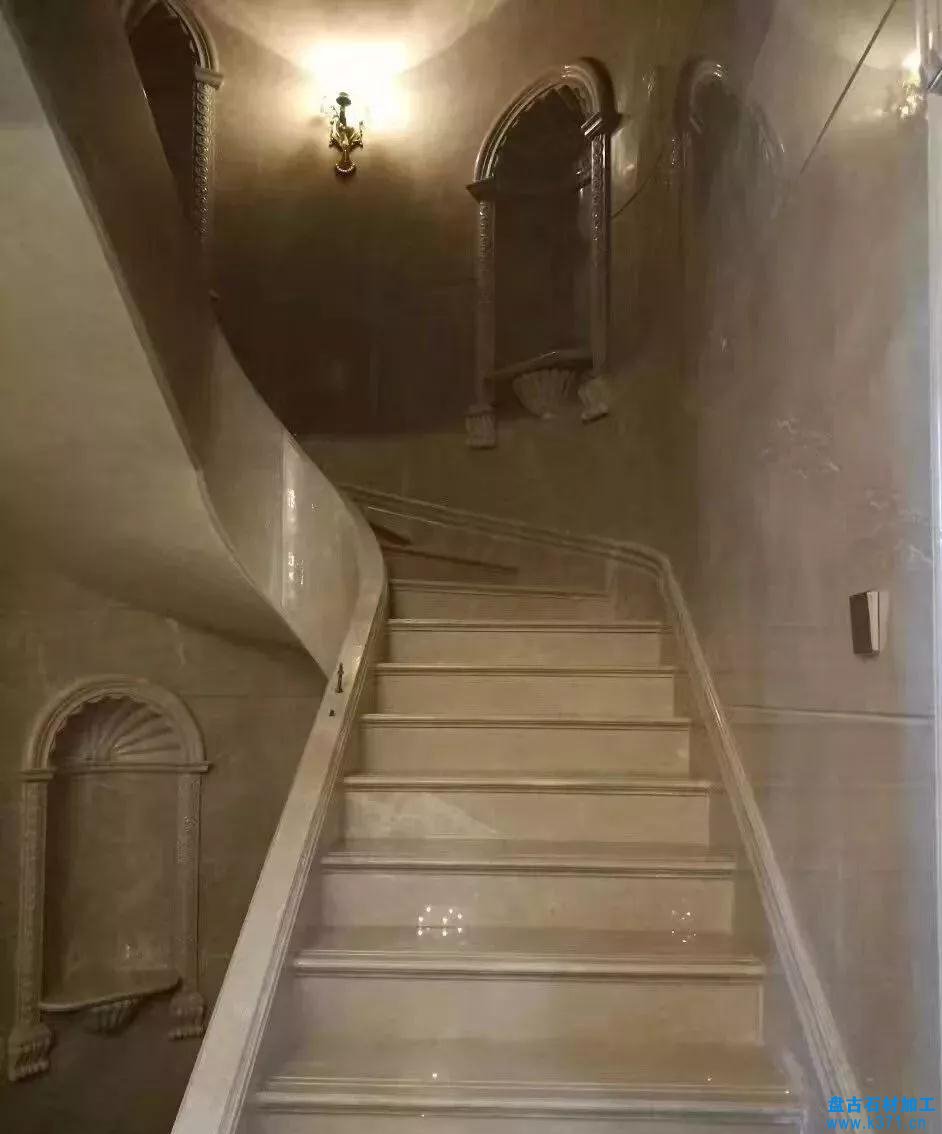

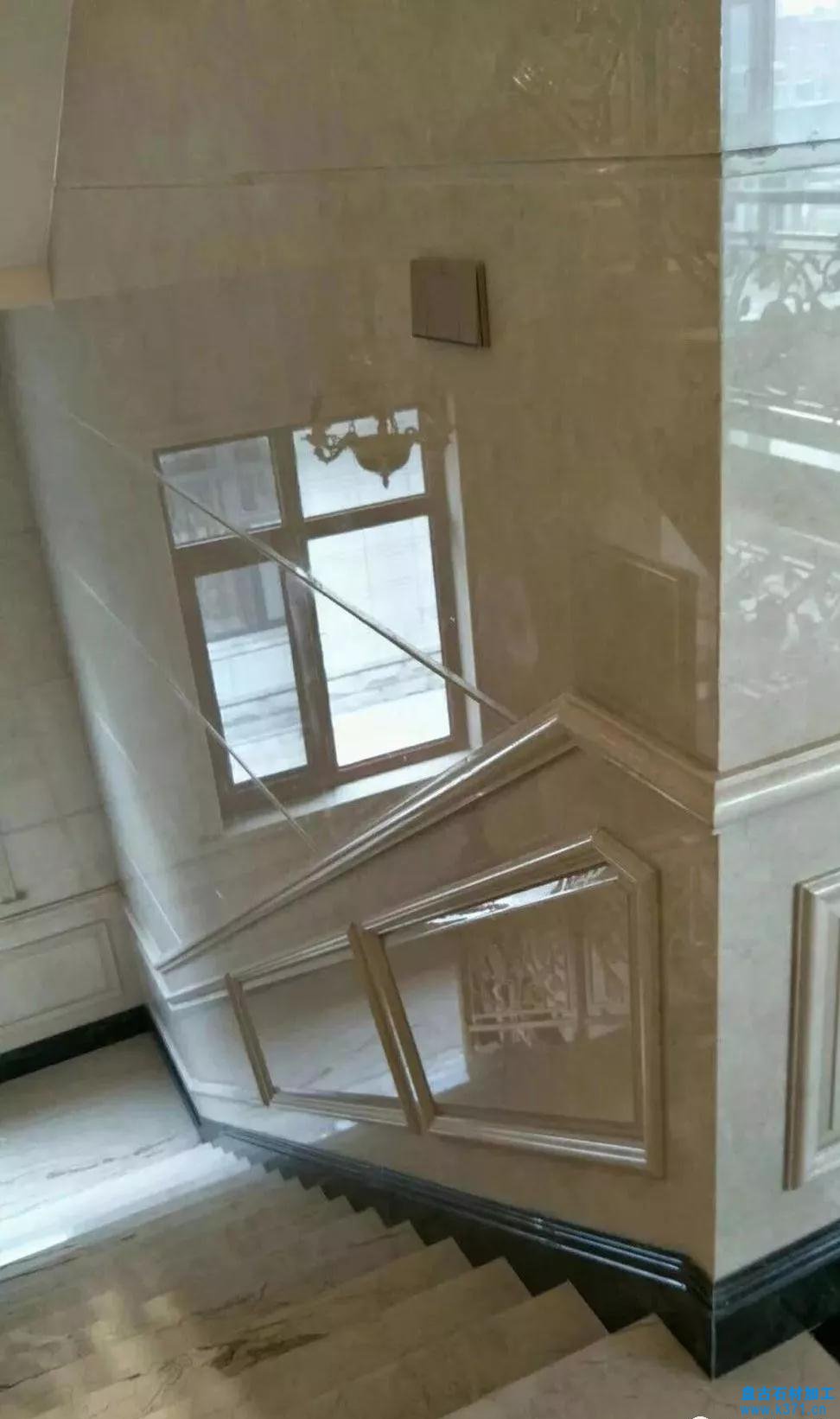

大理石楼梯侧墙板案例分享
